ورقة عمل فيزياء المجالات المغنطیسیة والكھربیة الشهادة السودانية ( 1 )

السؤال الاول

1 / أكمل بوضع العبارة أو الكلمات المناسبة لیستقیم المعنى الفیزیائي :

1. من خواص المغنطیسیة أن الأقطاب المتشابھة ............ والمختلفة .................
2. من خواص الشحنات الكھربیة ان الشحنات المتشابھة .................. و المختلفة ...................
3. القوة المغنطیسیة المتبادلة بین قطبي مغنطیس شدتھما ش 1 و ش 2 تتناسب طردیا مع ................. وعكسیا مع ..................
4. من خواص المجال الكھربي ...................... و ................................
5. مقاومة سلك موصل تتناسب ............... مع طول السلك و ............ مع مساحة مقطع السلك
6.  ................. ھو الشغل المبذول لنقل شحنة مقدارھا واحد كولم بین نقطتین
7. تسمى المواد التى لا تسمح بمرور التیار الكھربي مواد .................. و فیھا لا تستطیع ............ الفكاك من ذرات المادة اما المواد التي تسمح بمرور التیار الكھربي تسمى مواد ............ و من امثلتھا ..................... و ................... اما المواد التى تكون عازلة في الظروف الطبیعیة و لكن یمكن معالجتھا لتصبح مواد موصلة مثل السلكون تسمى مواد ................. وھذه المواد تستخدم في صناعة ................. الالكترونیة .
8. اذا كان الفیض الكھربى (ف) ومساحة السطح المارة عبره الخطوط (م) فان كثافة الفیض الكھربى ( ص ) تعطى من العلاقة ................................
9. یتم توصیل المقاومات الكھربیة بطریقتین ھما ........................ و ....................... و یمكن الحصول على أعلى قیمة للمقاومة المكافئة الكلیة للدائرة بتوصیل المقاومات على ..................بینما یمكن الحصول على اقل قیمة للمقاومة بالتوصیل على ..................
10. عند زیادة عدد الأعمدة الكھربیة المتصلة التوالي تزید قیمة كل من ....................... و ................ و نحصل على اقل قیمھ ممكنة ل ...........................
11. عند زیادة عدد الأعمدة الكھربیة المتصلة عل التوازي تكون قیمة كل من .......................... و ................. اقل ما یمكن بینما تكون قیمة .................... أكبر ما یمكن
12. یستخدم جھاز .............. لقیاس شدة التیار الكھربى و یتم توصیله في الدائرة الكھربیة على ................ ویستخدم جھاز ............. لقیاس فرق الجھد الكھربي بین نقطتین و یتم توصیله في الدائرة الكھربیة على .........................

2 / ماھي الطریقة المناسبة لشحن الجسم العازل بشحنة كھربیة .......................... ..................................... .......
3 / اذكر ثلاث من خواص خطوط المجال الكھربي أ - ..................... ب - ......................... ج - .......................
4 / القوه الكھربیة المتبادلة بین شحنتین تتأثر بالعوامل التالیة أ - .................. ب - ......................... ج - ...................
5 / من الظواھر الطبیعیة للكھربیة الساكنة أ - ..................... ب - .................................
6 / من التطبیقات العملیة للكھربیة الساكنة أ - ..................... ب - .................................
7 / القوة المؤثرة على سلك یحمل تیار كھربي داخل مجال مغنطیسي تتاثر بالعوامل التالیة
أ - .............................. ب - ............................ ج - ...............................
8 / القوة المؤثرة على شحنة كھربیة متحركة داخل مجال مغنطیسي تتاثر بالعوامل التالیة
أ - ................................. ب - ................................ ج - ...............................
9 / كثافة الفیض المغنطیسي حول سلك یمر بھ تیار كھربي تتاثر بالعوامل التالیة
أ - .................................. ب - ................................ ج - ..................................
10 / یمكن تحدید اتجاه خطوط المجال المغنطیسي حول سلك یحمل تیار كھربي بواسطة
أ - .............................................. ب - ............................................
11 / اذكر نص قاعدة الید الیمنى ..................... .....................
12 / اذكر نص قاعدة الید الیسرى ...................... ....................
3 / اذكر نص قانون اوم .......................... ................................... ..................................................
14 / اذكر نص قانون اوم للدائرة الكاملة .......................... ................................... ..............................
5 / وضح بالرسم دائرة اوم الكاملة
6 / اذكر اثنین من الفروق بین التیار الكھربى والتیار الالكترونى :
التیار الكھربى
أ - ............................................ ب - ..........................................
التیار الالكترونى
أ - ............................................ ب - ..........................................
7 / اكتب وحدات قیاس الكمیات الفیزیائیة التالیة

1. الفیض المغنطیسي ...................
2. كثافة الفیض المغنطیسي .....................
3. شدة المغنطیس .............
4. الشحنة الكھربیة .....................
5. الفیض الكھربي ................
6. كثافة الفیض الكھربیي .........................
7. المقاومة .................
8. المقاومة النوعیة ..................
9. شدة التیار الكھربي .....................
10. فرق الجھد الكھربي .................
11. الشغل ..............

18 / علل :
أ - عند الشحن بالتأثیر نوصل الجسم المراد شحنھ بالارض أثناء الشحن . علل ؟
..................................... ................................. ............................................
ب - یتنافر المغنطیسان المتجاوران عندما یوضع قطباھا المتشابھان نحو بعضھما . علل ؟
..................................... ................................. ............................................
ج – اذا علق مغنطیس حر . فإن قطبه الشمالى یتجھ نحو الشمال الجغرافى و الجنوبى نحو الجنوب الجغرافى . علل ؟
................................. ................................. ................................. ...............
................................. ................................. ................................. ...............
د – في بطاریة السیارة یتم توصیل الاعمدة على التوالي و بتم توصیل الخلایا داخل الاعمدة على التوالي
..................................... ................................. ............................................
ھـ - یوصل الامیتر فى الدائرة الكھربیة على التوالي
..................................... ................................. ............................................
و – یوصل الفولتمیتر في الدائرة الكھربیة على التوازي
..................................... ................................. ............................................
ز – اتجاه خطوط المجال المغنطیسي من القطب الشمالي إلى القطب الجنوبي
..................................... ................................. ............................................
18 – وضح بالرسم
أ – خطوط القوة المغنطیسیة للمغنطیسین المتجاورین و وضح اتجاھھا

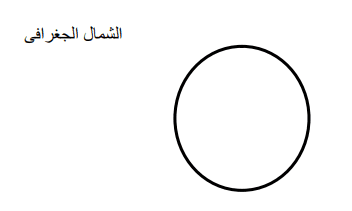

ب – خطوط المجال المغنطیسى للأرض


ج – خطوط المجال الكھربي بین الشحنتین




19 / الشكل یوضح قضیب معدنى یمر فیھ تیار كھربي


وضح على الرسم

1. إتجاه التیار
2. خطوط القوة المغنطیسیة و اتجاھھا
3. أقطاب المغنطیسي

20 / الرسم یوضح سلك یحمل تیارا
كهربيا وموضوع داخل مجال مغناطیسي لمغناطیس

1. على الرسم فقط خطط المجالین المغناطیسین للسلك والمغناطیس مع بیان اتجاھیھما
2. من الرسم استنتج ایھما اكبر كثافة الفیض المغناطیسى اسفل السلك ام اعلى السلك ولماذا ؟
3. حدد برسم سھم فقط على الرسم اتجاه حركة السلك واذكر اسم القاعدة المستخدمة لذلك

21/ خطط المجال المغنطیسي للملف الدائري ادناه


22 / اذكر مع الرسم خطوات تجربة عملیة لحساب قیمة مقاومة كھربیة باستخدام بطاریة و امیتر و فولتمیتر

السؤال الثاني :
1 / احسب شدة التیار الكھربي المار عبر سلك موصل اذا مرت بھ شحنة مقدارھا 8 كولم خلال 4 ثواني
..................... ............................... ............................ ......................... .............
2 / احسب شدة المجال الكھربي عند نقطة تبعد مسافة 3 سم عن شحنة مقدارھا 4 كولوم علما بان ثابت كولوم یساوي 9 × 10 كولوم
..................... ............................... ............................ ......................... .............
3 / احسب المقاومة النوعیة لسلك طولة 6 متر و مساحة مقطعة 3 ملي متر مربع اذا كانت مقاومة السلك 10 أوم
..................... ............................... ............................ ......................... .............
4 / احسب مقدار القوة المؤثرة على سلك طولھ 30 سم یحمل تیارا شدته 3 امبیر اذا وضع السلك عمودیا على مجال مغناطیسى كثافة فیضه 30 تسلا .
..................... ............................... ............................ ......................... .............
5 / مقاومتان كھربیتان م 1 و م 2 عند توصیلھما على التوالي كانت المقاومة المكافئة لھما تساوي 9 اوم و عند توصیلھما على التوازي كانت المقاومة المكافئة لھما 2 اوم . اوجد قیمة كل من المقاومتین
..................... ............................... ............................ ......................... .............
8 / في الدائرة الكھربیة الموضحة في الرسم ادناه ق = 24 فولت ، فرق الجھد بین طرفي المقاومة م 1 ( 4 اوم ) = 8 فولت . أ وجد


أ- شدة التیار المار في الدائرة
ب- المقاومة الداخلية
9 / في الدائره الكھربیة الموضحة بالرسم ادناه كانت


ت 1 = ت 2 = 6 أمبیر
م د 1 = م د 2 = 2 اوم
أحسب
أ - القوة الدافعة الكهربية للبطارية .
...................................... .............................. ............................ .........
ب - فرق الحھد الخارجي
................................. .................................. .......................................

0 / الرسم ادناه یمثل جزء من دائرة كھربیة . فرق الجھد بین النقطتین أ و ب یساوي 36 فولت و قراءة الامیتر A = 2 أمبیر

مستعینا بالرسم اعلاه أحسب
أ – شدة التیار الكھربي المار في الدائرة
.............................. .................................... ................................. .............................
ب – المقاومة( م )
.............................. .................................... ................................. .............................
